功能調試

*優先進行電路調試.電路工作正常后,再進行氣路調試.

一. 電路調試

①.在接通電源以前,按照線路布置圖(第9頁)檢查電源正負極方向是否正確,元器件是否連接正確,接線端口是否牢固,導線絕緣層有無破損.

②.確認接線無誤后,接通24V直流電源.觀察顯示屏的工作狀態,默認顯示為000.

③.如果沒有顯示,則檢查激光發射/接收器的工作狀態.

激光發射端(小孔)是否有光束射出；如果無光束, 檢查接線或更換元件.

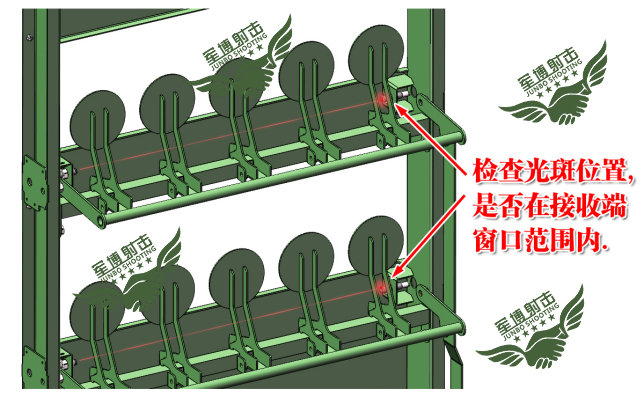

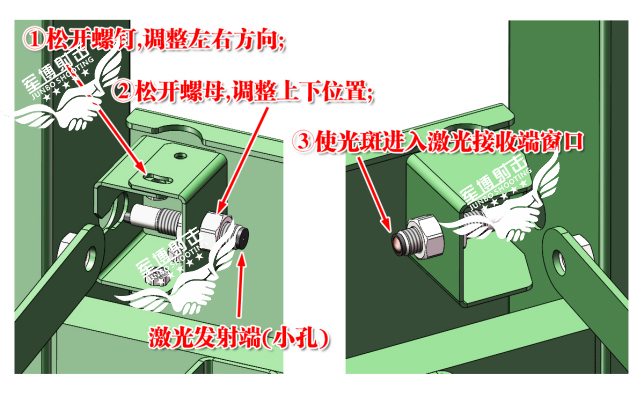

如果有光束, 調整激光發射端方向, 使光斑落入激光接收端窗口內.

依次調整上下兩路激光,完成后鎖緊螺釘和螺母.

兩路激光均接通后,顯示應為000.

④.用手推倒目標靶,切割光路產生信號.顯示計1分,播放語音聲效,下方彩燈閃動.

⑤.按下操作臺的“計數清零”按鈕, 顯示000, 重新開始計數.

(*注意: 計分累加到999以后,亦將從000重新開始循環)

⑥.按下操作臺的“靶牌復位”按鈕, 觀察電磁閥線圈的指示燈閃爍, 并仔細聽電磁閥的動作聲.

   或者按下電磁閥手動按鈕(第10、11頁),觀察指示燈,并留意聽動作聲.

(*注意: 按下“靶牌復位”按鈕后, 程序設定約3秒等待時間,過后繼續正常計數)

二. 氣路調試

①.在接通壓縮空氣以前,按照氣路連接圖(第11頁)檢查管道連接是否正確, 快速接頭和氣管連接是否牢固.

②.確認管路連接無誤后,打開壓縮空氣閥門,額定氣壓為0.4 MPa (或4 kgf/cm²).

*最大安全氣壓為0.8 MPa (或8 kgf/cm²), 高于此氣壓值將造成管路破裂,導致意外傷人! *

管路保持壓力狀態下, 仔細留意有無氣體泄漏聲音.發現快速接頭連接松動的, 泄壓后拔出氣管重新連接；發現元器件損壞, 及時更換.

③.按下操作臺的“靶牌復位”按鈕, 觀察氣缸的工作狀況, 是否順利地完成目標靶牌的起推復位功能.

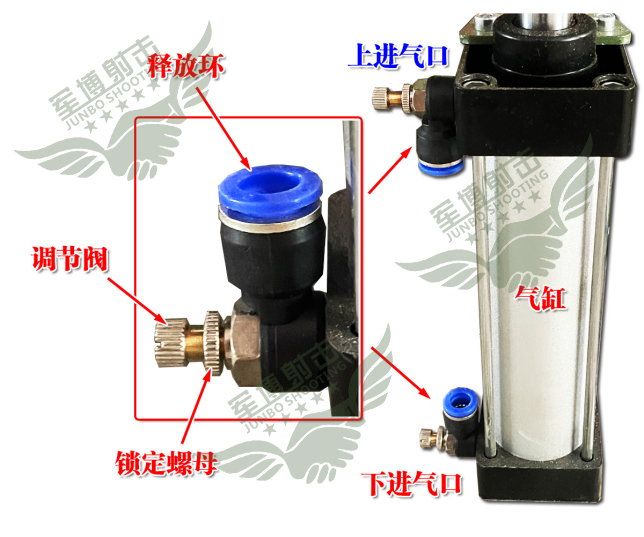

氣缸的上/下進氣口為帶流量調節閥的快速接頭.旋轉調節閥可以改變空氣流量,進而控制氣缸升降動作的快慢,達到滿意的工作效果.

至此,功能調試全部完成.

安裝立柱A、立柱B兩側的側蓋板(第3頁),用M6螺栓擰緊固定.

擺放到場地內合適位置, 腳架下方地面墊平, 防止晃動.
